篩分設備
HS弧形篩主要用于選煤廠及選礦廠對物料進行予先脫水，脫泥，脫介作業，分級煤泥回收。也可與水旋流器配套使用，對細粒物料進行有效的分級.脫水.脫泥.脫介?；⌒魏Y一般安裝在動力篩之前，以減少動力篩面積，它結構簡單、占地面積小、脫水效果好、便于維修、物料不易堵塞；
HS弧形篩工作原理:
弧形篩的脫水原理是靠篩條入料側尖銳的棱邊對煤泥水的切割作用，將煤泥水分離出去；根據使用場合和物料水分的懸殊，弧形篩又分振動弧形篩和無動力弧形篩。HS弧形篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。
HS弧形篩型號說明:、
HS□□
┬┬┬┬
││││
│││└──────────篩網層數
│││
││└───────────-篩面長度mm
││
│└─────────────篩面寬度mm
│
└──────────────-弧形振動篩

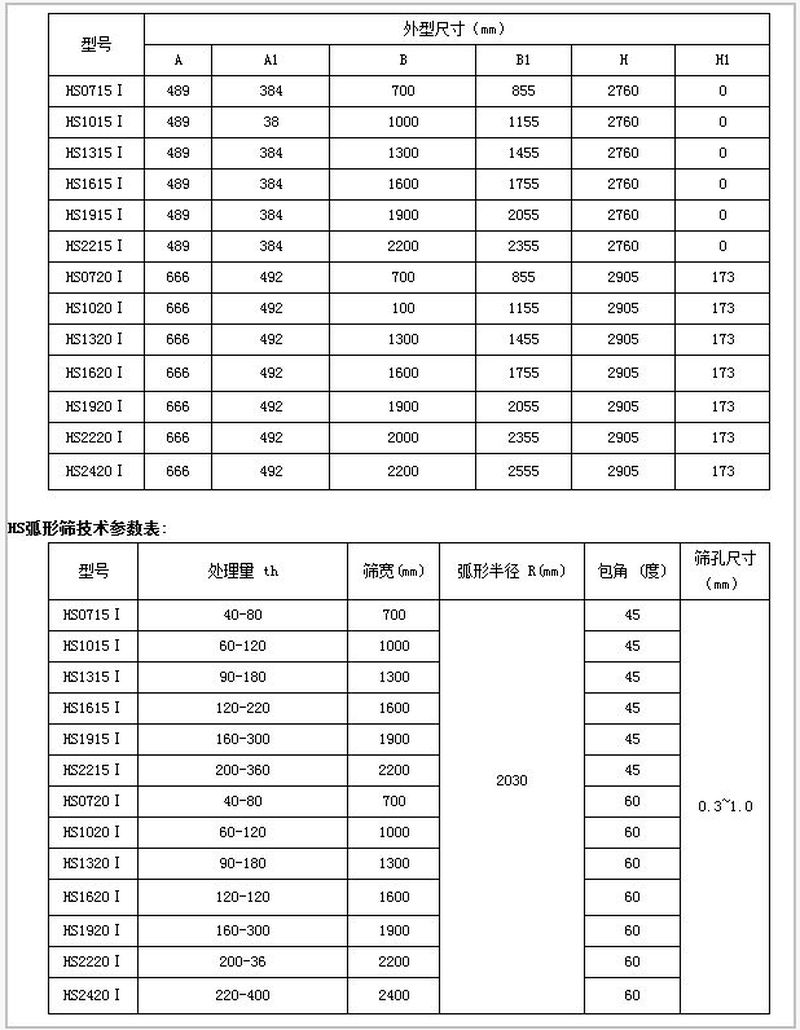

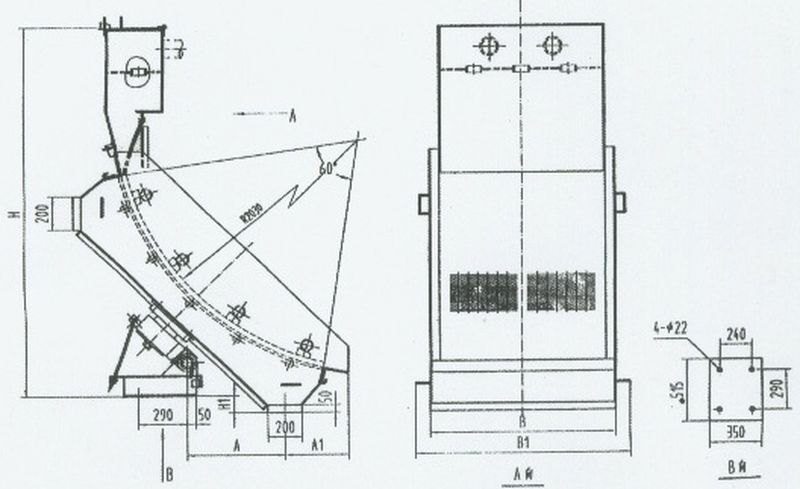

HS弧形篩外形尺寸圖表:
友情提示:
1.訂貨時注明包角和曲率半經是否帶給料箱。
2.可根據用戶要求對不同包角和曲率半徑的弧形篩進行設計和制造
